MÔ TẢ SẢN PHẨM

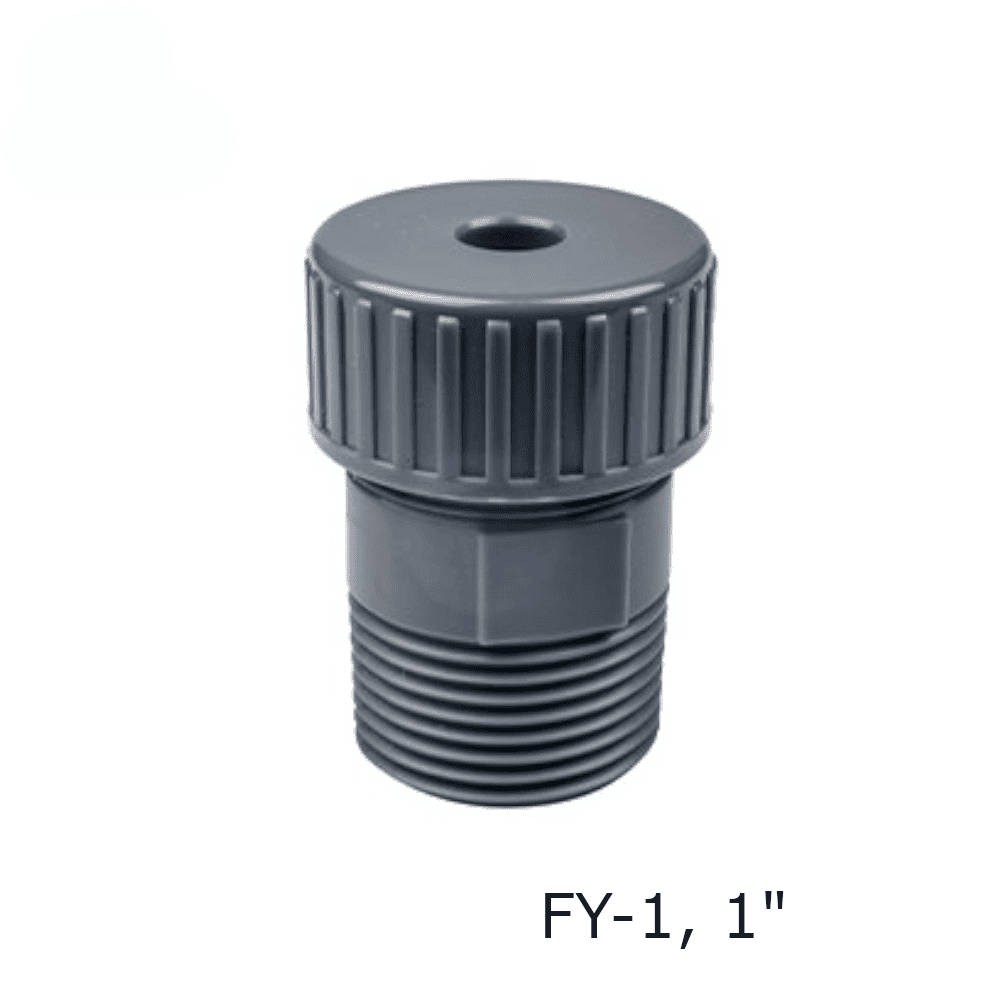

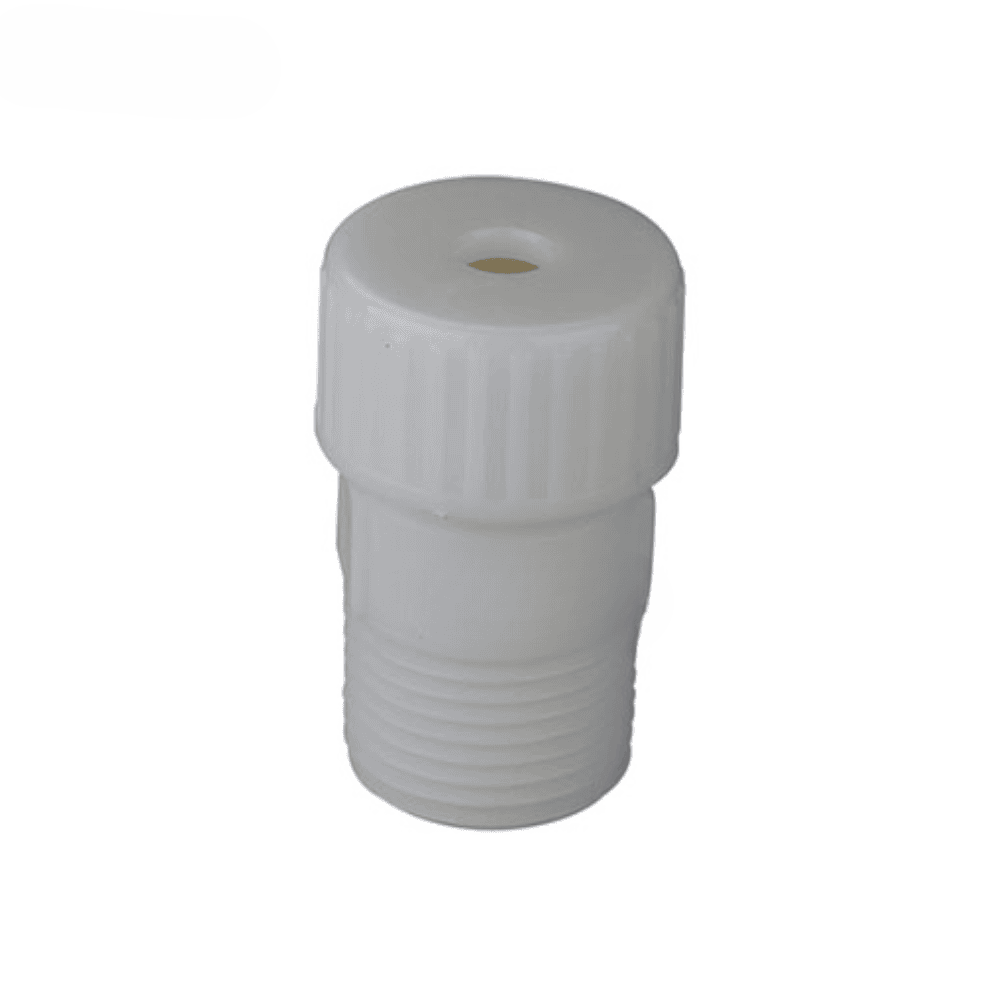

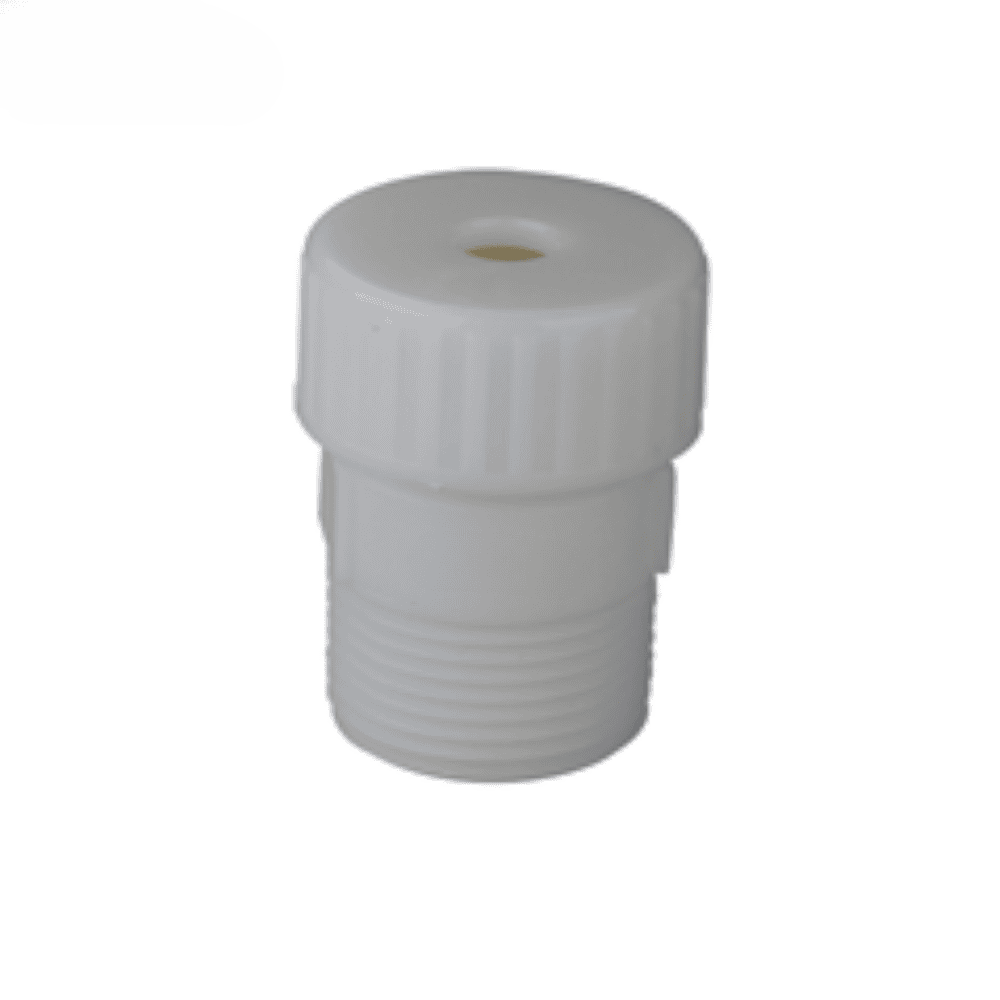

Mô tả van chống áp âm FY-1
Van chống áp âm tên tiếng Anh là Vacuum breaker valve, là van giúp cân bằng áp chân không trong đường ống, bồn chứa, bồn lọc, hệ thống cấp nước kín.
Khi áp lực nước trong hệ thống kín đang dương thì van chống áp âm sẽ đóng lại tạo thành một hệ thống kín với áp dương hoàn chỉnh, nhưng khi ngưng hệ thống hoặc nhu cầu dùng nước cao hơn hệ thống bơm cấp vào thì hiện tượng áp âm sẽ diễn ra bên trong. Khi đó van chống áp âm sẽ mở ra để không khí luồng vào trong làm cân bằng áp chân không trong hệ thống. Việc làm này giúp cân bằng áp trong hệ thống đường ống, bồn chứa, bồn lọc và hệ thống cấp nước kín được bảo vệ an toàn

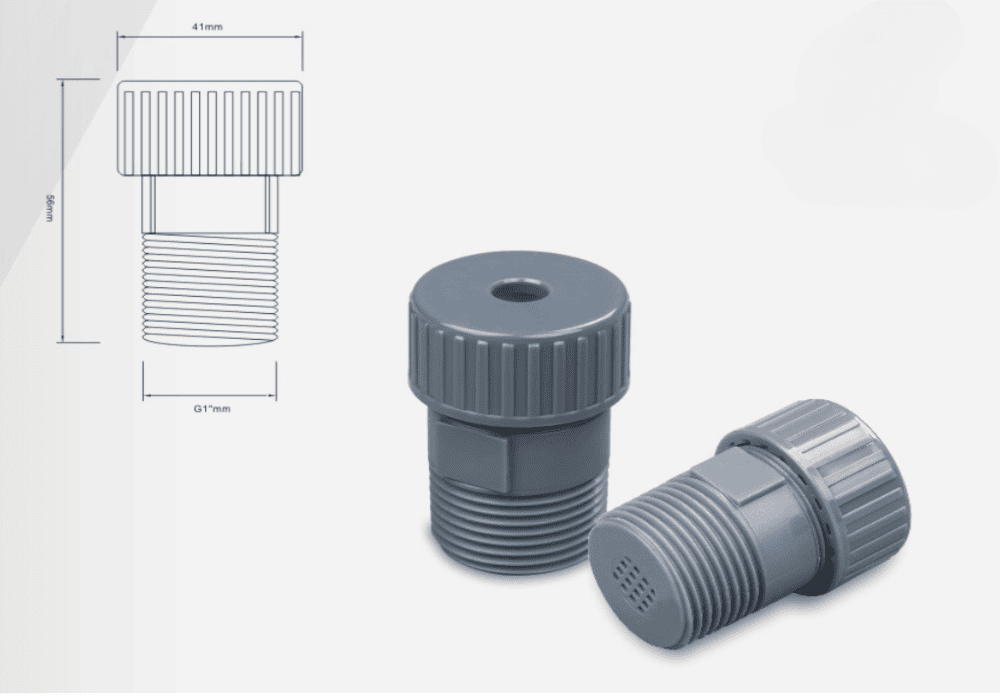

Đặc điểm, các thông số kỹ thuật, bản vẽ cắt trong catalog sản phẩm van chống áp âm FY-1:
Nguyên lý hoạt động của sản phẩm van chống áp âm FY-1
Van xả áp chân không hoạt động tương tự một van một chiều, cho phép không khí đi từ ngoài vào hệ thống khí có áp âm xuất hiện từ bên trong, nhưng không cho không khí hoặc chất lỏng đi theo chiều ngược lại từ trong ra ngoài được.
Ứng dụng của sản phẩm van chống áp âm FY-1

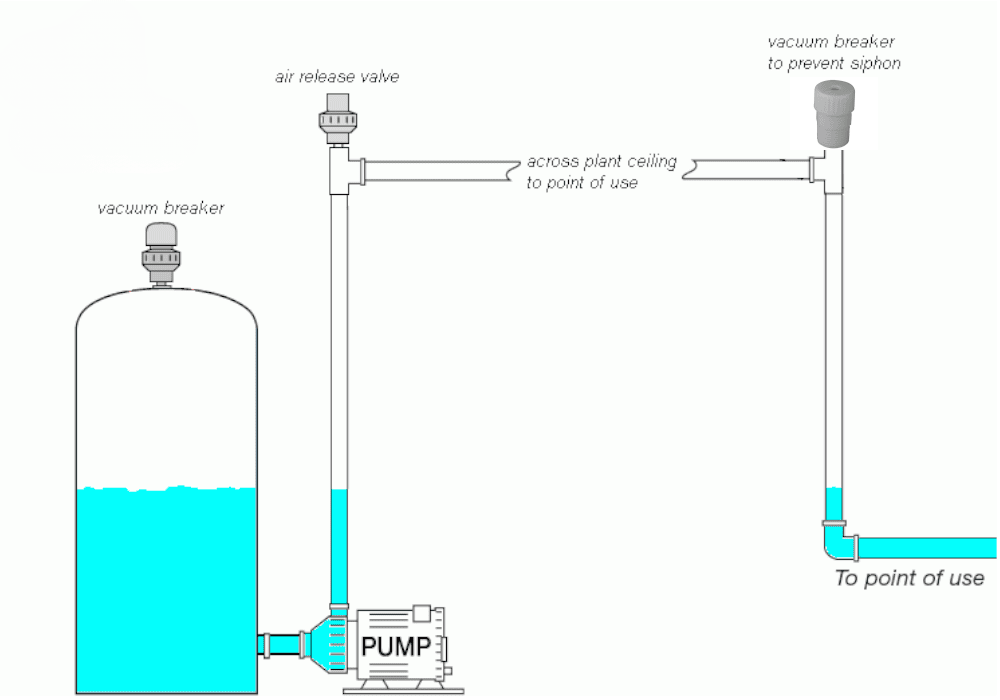

- Van chống áp âm FY-1 nên được lắp đặt ở vị trí cao nhất của hệ thống, trong một vài trường hợp có thể lắp phía dưới nơi có nguy cơ cao nhất xảy ra áp âm.
- sử dụng bảo vệ nhà máy, thiết bị không chịu được áp lực chân không như: bộ gia nhiệt, đường ống hơi bão hòa, ống khí, nồi nấu, máy ép, bồn nước ngưng, hệ thống phun sương, bất cứ thiết bị nào mà ta không muốn áp suất chân không tồn tại.

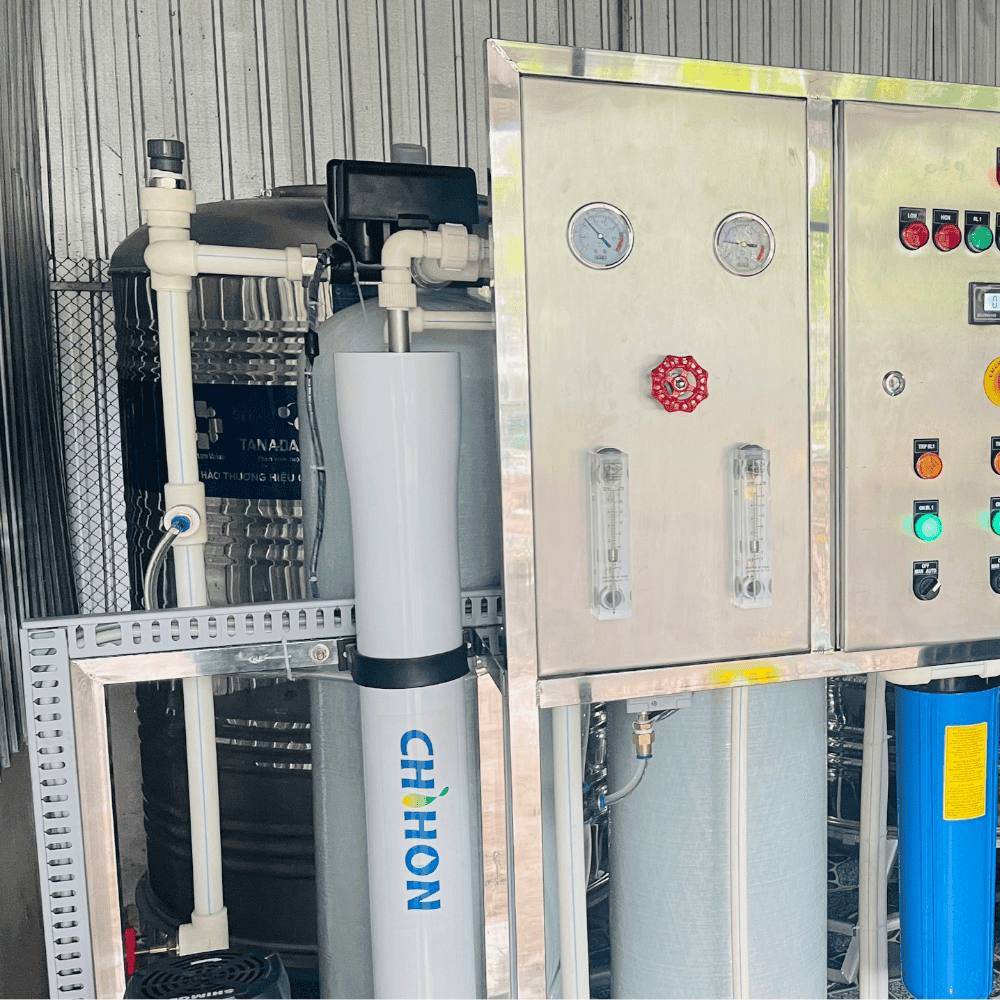

Hướng dẫn lắp đặt van chống áp âm FY-1 trên các hệ thống lọc

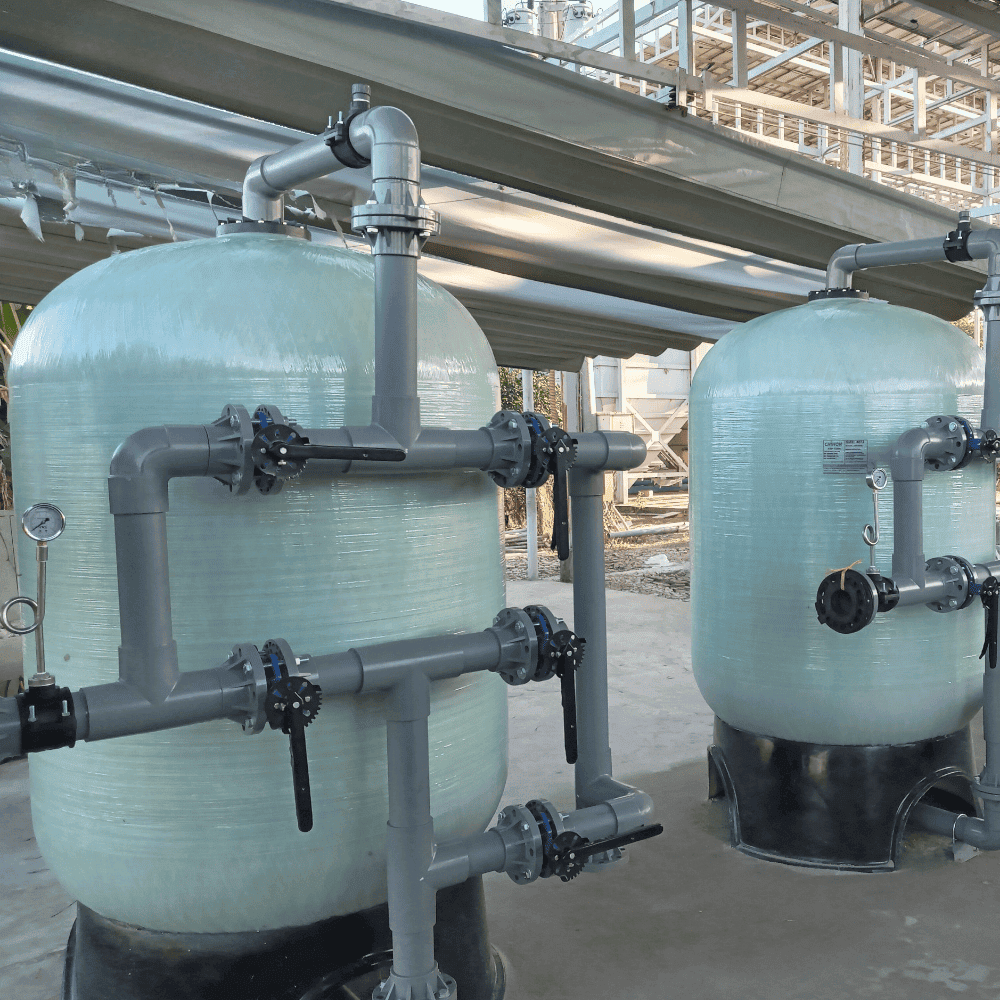

Van áp âm FY-1 lắp trên đỉnh bồn lọc cho bồn sidemount, vị trí cấp nước vào bồn lọc

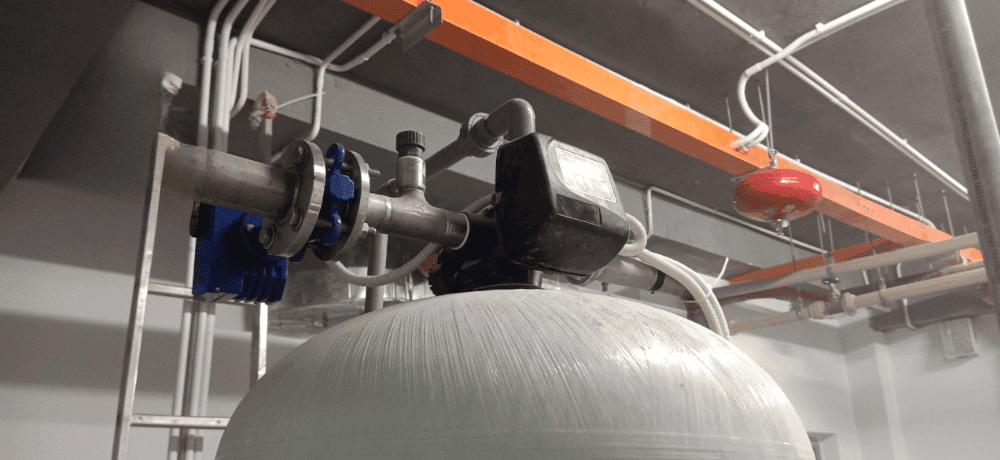

Van áp âm FY-1 lắp trên đỉnh bồn lọc cho bồn topmount, vị trí cấp nước vào bồn lọc
Van áp âm FY-1 lắp trên đỉnh bồn lọc cho bồn topmount, vị trí cấp nước vào bồn lọc
